📋 설치 가이드 목차
"꼭 시동을 끄고 장착하여 주세요!"
"차량에 따라 설치 위치가 다를 수 있습니다. 확인 후 설치하여 주시기 바랍니다."
01
APP 다운로드 및 설치
앱스토어 또는 구글플레이 마켓에서 큐브박스를 다운받아 설치합니다. 회원가입 후 로그인하여 주세요.
02
차량 OBD 커넥터 위치 확인
차량의 OBD2 커넥터 위치를 확인합니다. 아래 위치 안내를 참고하여 커넥터를 찾아주세요.
⚠️ 차량 시동을 끄신 상태에서 진행하세요!
⚠️ 차량 시동을 끄신 상태에서 진행하세요!
03
큐브박스 연결
찾은 OBD2 커넥터에 큐브박스를 연결합니다. 딸깍 소리가 날 때까지 확실히 연결해주세요.
04
OBD 상태 확인
큐브박스의 LED 상태를 확인합니다. 모든 상태등이 정상적으로 켜졌는지 확인해주세요.
05
블루투스 디바이스 등록
스마트폰 앱에서 큐브박스를 블루투스 디바이스로 등록합니다. 페어링이 완료되면 사용 준비 완료!
🔍 OBD 상태 표시등 안내
BT
블루투스 연결상태
Diga
데이터 통신상태
OBD
차량 OBD 연결상태
Power
전원 연결 상태

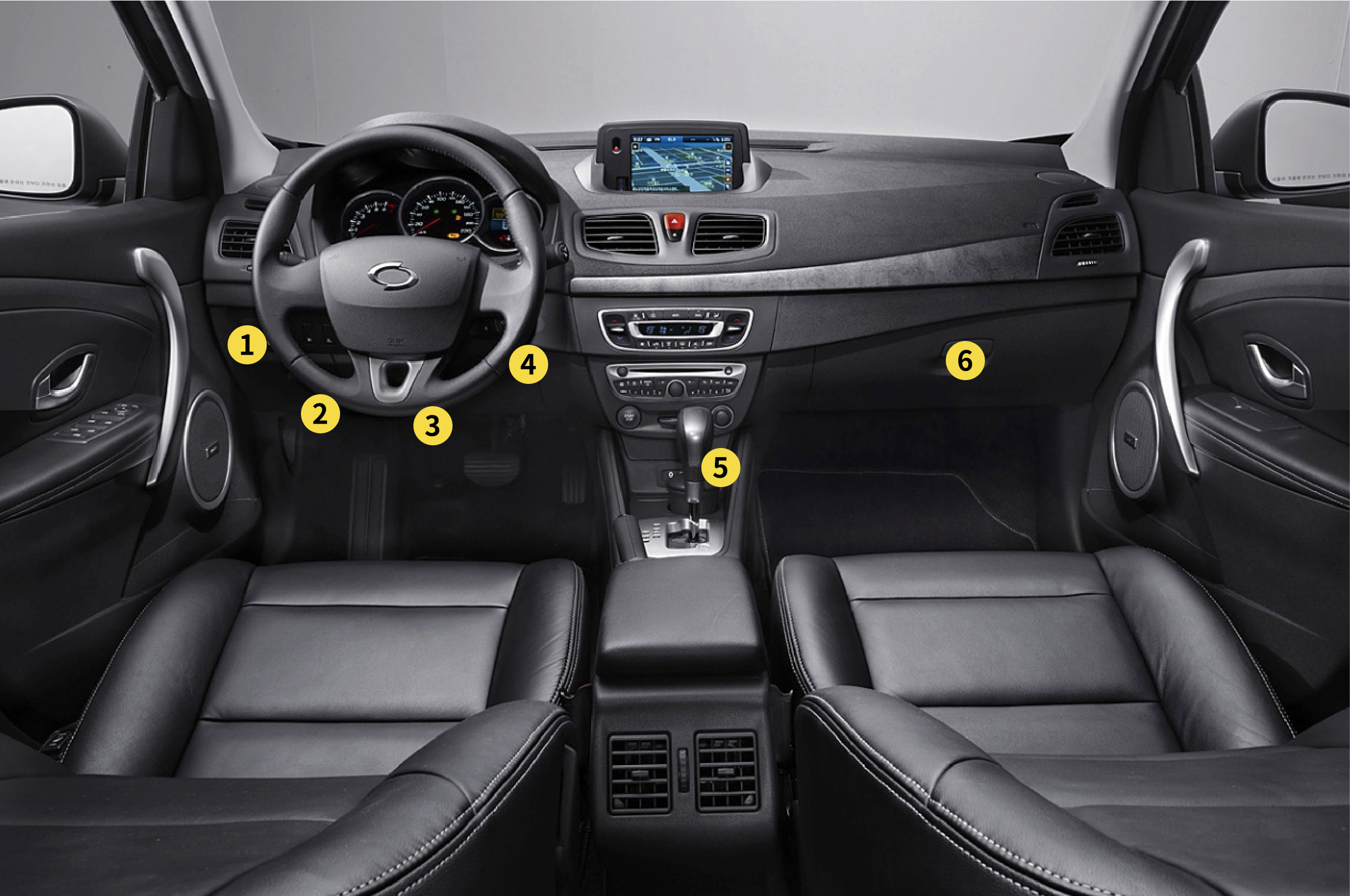

🚗 차량별 OBD2 커넥터 위치안내
1
운전석 하단 좌측 휴즈박스
2
운전석 하단 좌측 아래
3
운전석 하단 중간 아래
4
운전석 하단 우측 아래
5
대시보드 하단
(신형 SM3)
(신형 SM3)
6
글로브박스
(신형 SM5, SM7)
(신형 SM5, SM7)
